H-MAS — Hardware-aware Multi-Cluster AI Serving Platform

제품 개요

H-MAS는 온프레미스 환경에 분산된 GPU 서버들을 하나의 플랫폼에서 통합 관리하고, AI 모델을 최적의 하드웨어에 자동 배치하는 AI 서빙 플랫폼입니다.

여러 대의 GPU 서버를 하나의 컨트롤 플레인으로 묶고, 웹 콘솔에서 모델을 선택해 배포하면 GPU의 물리적 연결 구조를 고려하여 최적의 위치에 자동으로 스케줄링합니다. 장애 시에는 다른 클러스터로 자동 재배치하여 서빙 연속성을 보장합니다.

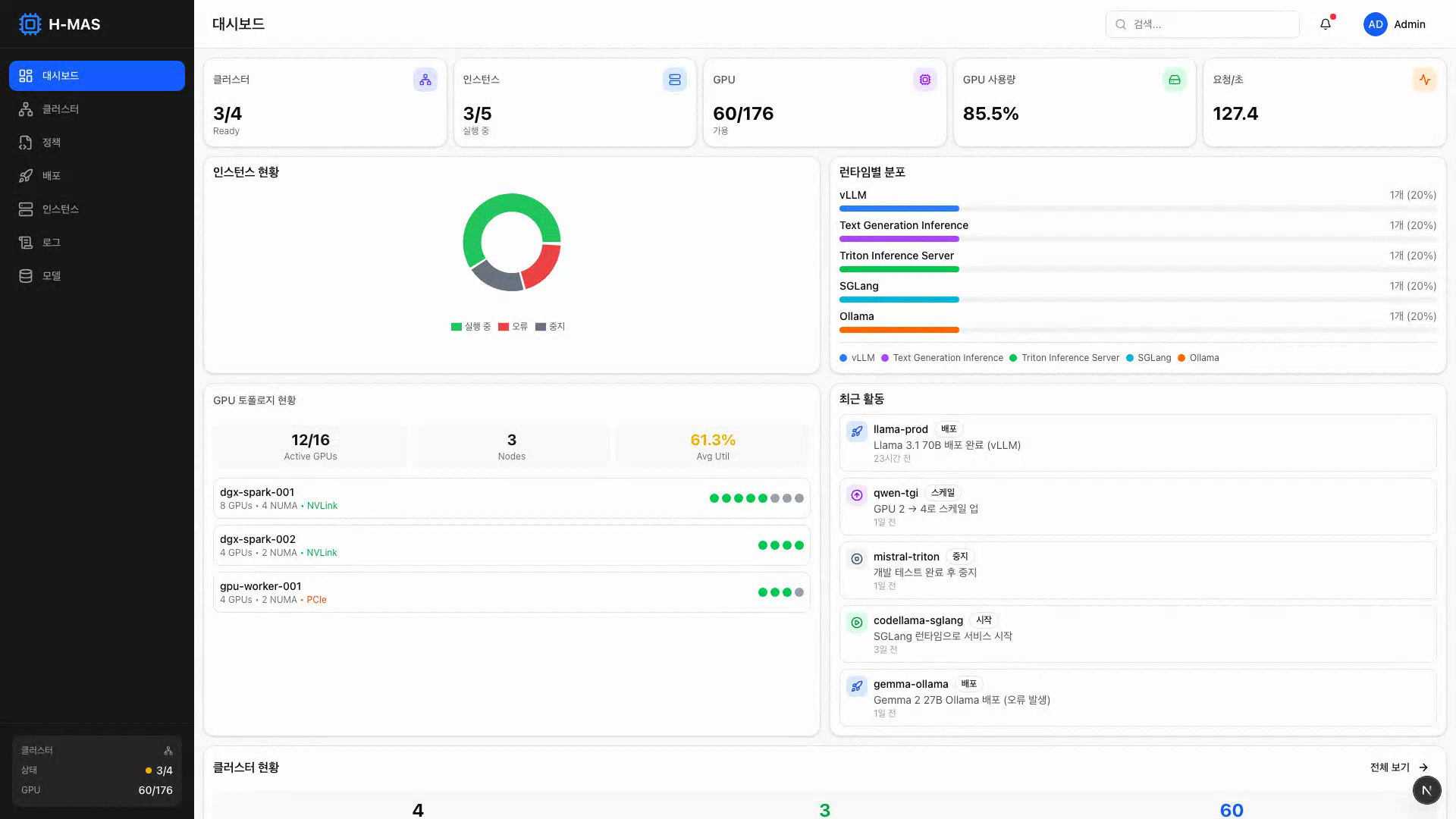

H-MAS 대시보드 — 클러스터 상태, GPU 토폴로지, 인스턴스 현황을 한눈에 확인

해결하는 문제

온프레미스에서 AI 모델을 서빙할 때 반복적으로 발생하는 문제들입니다.

활용 시나리오

시나리오 1: GPU 서버 3~5대를 보유한 AI 스타트업

“vLLM으로 자체 LLM을 서빙하고 있는데, 서버가 3대로 늘면서 관리가 힘들어졌습니다.”

현재 상황

• 사무실에 RTX 4090 서버 2대, 클라우드에 L40S 서버 1대
• 서버마다 SSH로 접속해서 개별 관리
• 새 모델 배포할 때마다 YAML 파일 직접 작성
• 서버 1대가 다운되면 수동으로 다른 서버에 재배포

H-MAS 도입 후

• 3대의 서버를 하나의 플랫폼에 등록, 웹 대시보드에서 통합 관리
• 웹 콘솔에서 모델 선택 → 런타임 선택 → 배포 (YAML 작성 불필요)
• 서버 장애 시 자동으로 다른 서버에 재배치
• GPU 공유 기능으로 소형 모델 여러 개를 한 GPU에서 동시 서빙

시나리오 2: 이기종 GPU를 보유한 대학 연구실 / 연구소

“A100 4장, RTX 3090 8장이 있는데 대형 모델은 A100에서, 소형 모델은 3090에서 돌리고 싶습니다.”

현재 상황

• A100 서버(고성능)와 RTX 3090 서버(범용)가 혼재
• 어떤 모델을 어떤 서버에 배포할지 매번 수동 판단
• 대형 모델의 Tensor Parallelism 시 GPU 배치를 잘못하면 성능이 크게 저하
• 연구원마다 서버를 점유하여 자원 활용 비효율

H-MAS 도입 후

• A100 서버는 HP(High Performance) 클러스터, 3090 서버는 GP(General) 클러스터로 등록
• 70B+ 대형 모델은 자동으로 HP 클러스터에 배치, 토폴로지 인식 스케줄링으로 GPU 간 통신 최적화
• 소형 모델은 GP 클러스터에서 QoS 기반 우선순위 관리 (프로덕션 > 개발)
• 하나의 GPU를 여러 모델이 공유하여 활용률 90%+ 달성

시나리오 3: 자체 AI 서비스를 준비하는 중소기업 인프라팀

“AI 모델 서빙을 시작하려는데, GPU 서버 관리부터 모델 배포까지 전담 인력이 부족합니다.”

현재 상황

• GPU 서버를 구입했지만 AI 서빙 인프라 구축 경험이 부족
• Kubernetes는 운영 중이나 GPU 워크로드는 처음
• 서빙 런타임(vLLM, Triton 등) 선택과 설정에 시행착오가 많음
• 장애 대응 체계 미비

H-MAS 도입 후

• 기존 Kubernetes 클러스터에 H-MAS 설치, 웹 콘솔에서 즉시 사용
• 모델별 지원 런타임과 권장 GPU 설정을 자동 추천
• 배포 정책(자동/수동)을 선택하면 적합한 클러스터에 자동 배치
• 장애 복구 정책 설정으로 서비스 연속성 확보

기존 방식과의 비교

모델 배포

운영 관리

배포 워크플로우

H-MAS에서 AI 모델을 배포하는 과정입니다.

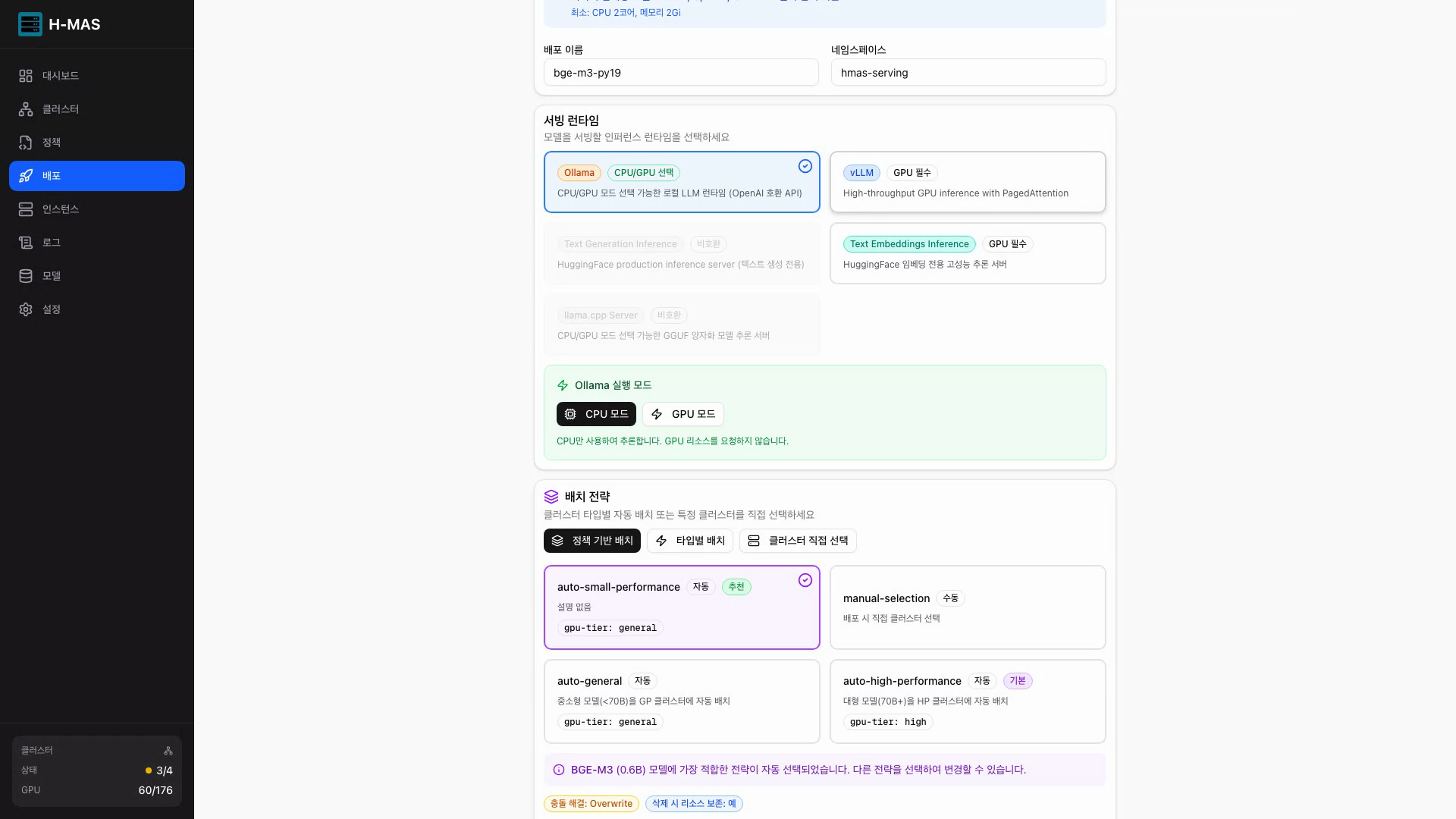

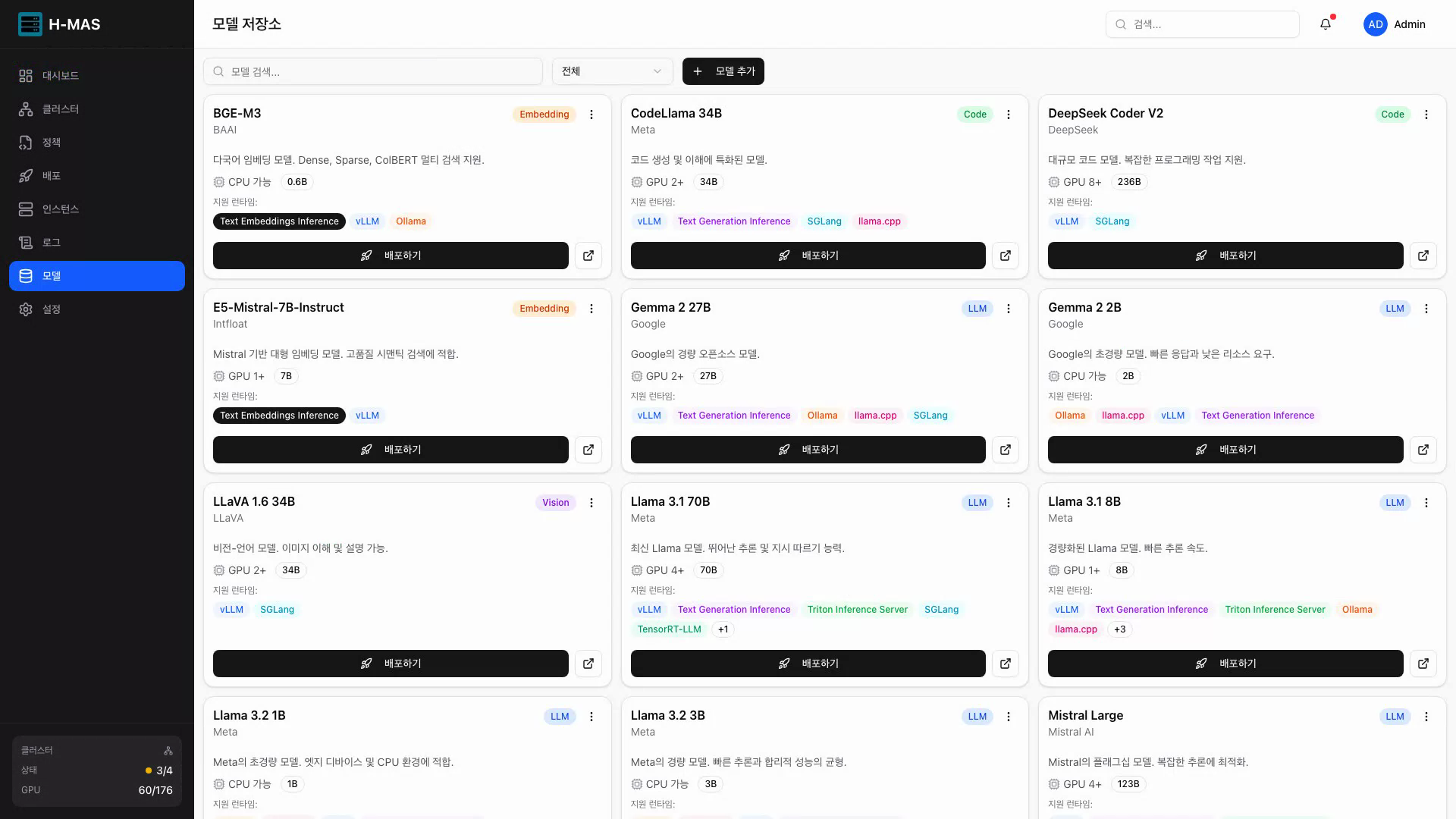

모델 저장소	런타임 및 배치 전략 선택	배포된 인스턴스 상세

flowchart TD
    S1["<b>Step 1. 모델 선택</b><br/>모델 저장소에서 배포할 모델 선택<br/>모델 크기, 카테고리, 최소 GPU 요구사항 자동 표시"]
    S2["<b>Step 2. 배치 정책 선택</b><br/>70B+ → HP 클러스터 자동 배치 (추천)<br/>＜ 70B → GP 클러스터 자동 배치<br/>수동 선택도 가능 (특정 클러스터 지정)"]
    S3["<b>Step 3. 서빙 런타임 선택</b><br/>모델이 지원하는 런타임만 표시<br/>vLLM · Ollama · TGI · Triton 등"]
    S4["<b>Step 4. 리소스 및 런타임 설정</b><br/>GPU 타입/수량, 메모리, CPU<br/>Tensor Parallel Size, Max Model Length<br/>고급: QoS, GPU 공유, 장애 복구 정책"]
    S5["<b>Step 5. 배포 실행</b><br/>컨트롤 플레인이 최적 클러스터 선택<br/>클러스터별 리소스 자동 오버라이드<br/>GPU 토폴로지 기반 최적 배치"]
    R["<b>배포 결과</b><br/>클러스터: gpu-hp-cluster-1<br/>리소스: GPU 4개, 128Gi<br/>NVLink 연결 GPU 우선 할당"]

    S1 --> S2 --> S3 --> S4 --> S5 --> R

핵심 기능

1. 멀티 클러스터 통합 관리

물리적으로 분산된 GPU 서버들을 하나의 컨트롤 플레인에 등록하고 통합 관리합니다.

• Push 모드: kubeconfig 업로드로 즉시 연결 (방화벽 내부 서버에 적합)
• Pull 모드: Bootstrap 토큰 기반 에이전트 연결 (외부 네트워크 서버에 적합)
• 클러스터별 GPU 가용량, 노드 상태, 워크로드 현황을 통합 대시보드에서 확인
• 사무실 워크스테이션, 서버실, 원격 서버 등 위치에 관계없이 등록 가능
• 설치된 스케줄러에 따라 클러스터 타입(HP/GP/Standard) 자동 결정

2. 웹 콘솔 기반 모델 배포

웹 UI에서 모델 선택부터 배포까지 전 과정을 수행합니다.

• 모델 선택 → 배치 정책 → 서빙 런타임 → 리소스 설정 → 배포
• vLLM, Ollama, Triton, TGI 등 9종 서빙 런타임 지원
• 모델 크기 기반 배치 정책 자동 추천 (70B+ → HP, 소형 → GP)
• 클러스터별 리소스 자동 오버라이드 (HP: GPU 4개/128Gi, GP: GPU 2개/64Gi)
• 복잡한 YAML 작성 불필요

3. 하드웨어 인지 스케줄링

GPU의 물리적 연결 구조를 인식하여 모델을 최적의 GPU에 배치합니다.

이원화된 서빙 전략 (Dual-Track)

H-MAS는 모델 크기에 따라 두 가지 트랙으로 서빙을 최적화합니다.

4. 자동 장애 복구

클러스터 장애 시 설정된 정책에 따라 워크로드를 다른 클러스터로 자동 재배치합니다.

• 장애 감지 후 설정된 시간(기본 5분) 이내에 자동 재배치
• 기존 Pod 유예 시간 설정으로 안전한 전환
• 수동 개입 없이 서빙 연속성 보장
• 장애 복구 정책을 배포 시점에 설정 (활성화/비활성화, 대기 시간 등)

5. 모델 저장소 (Model Registry)

배포할 AI 모델을 중앙에서 관리합니다.

• Built-in Registry: 모델 등록/수정/삭제, 서빙 설정(GPU 요구사항, 지원 런타임) 관리
• 모델 카테고리별 분류 (LLM, Vision, Code, Embedding)
• 배포 시 모델 크기 기반 배치 정책 및 런타임 자동 추천
• 외부 레지스트리 연동 (HuggingFace, MLflow 등) (v0.9 제공)

6. 모델 로딩 가속

모델 가중치를 캐싱하여 모델 로딩 시간을 단축합니다.

• PVC 기반 로컬 캐시: 모델 가중치를 클러스터 로컬 스토리지에 캐싱하여 재배포 시 다운로드 생략
• 분산 캐시 (v0.9): P2P Pre-fetch로 모델 가중치를 각 노드에 미리 다운로드
• 계층형 스토리지 (v0.9): Memory → SSD → HDD 순으로 캐시 계층 구성
• 오토스케일링 시 Cold Start를 30초 이내로 단축 목표

7. 통합 모니터링 및 로깅

배포된 모든 인스턴스의 상태를 모니터링합니다.

• 클러스터별 리소스 현황 실시간 업데이트
• 배포별 Pod 로그 조회 및 K8s 이벤트 확인
• 인스턴스 상태 이력 및 감사 로그 추적
• GPU 사용률, 메모리, RPS, 응답 지연시간 통합 차트 (v0.9 제공)
• 실시간 로그 스트리밍 (v0.9 제공)

아키텍처

Management Cluster에서 모든 배포를 중앙 관리하고, 모델 특성에 맞는 GPU 클러스터로 자동 분배합니다.

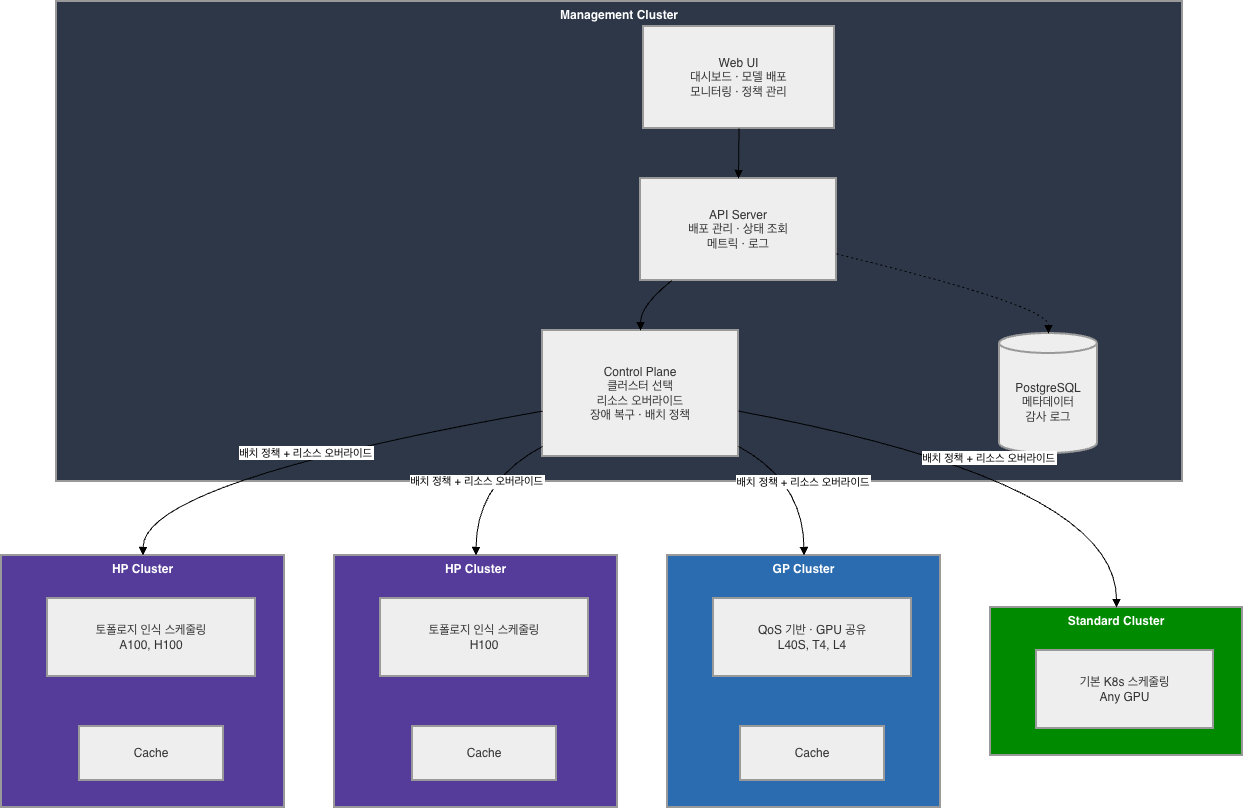

H-MAS 전체 아키텍처 — 컨트롤 플레인이 HP/GP/Standard 클러스터를 통합 관리

3계층 가속 아키텍처

클러스터 타입

성능 효과

HP 클러스터 — 대형 모델 (70B+)

기본 Kubernetes 스케줄러 대비 성능 개선 수치입니다.

처리량 (Throughput)     ████████████████░░░░  1.5x ~ 1.7x 향상
응답 지연시간 (Latency)  ████████████░░░░░░░░  29% ~ 42% 감소
GPU 간 통신 효율         ████████████████████  14x ~ 28x 향상

GPU 간 인터커넥트 대역폭:

토폴로지 인식 스케줄링은 NVLink 연결된 GPU를 우선 할당하여, PCIe 대비 14~28배 높은 대역폭으로 GPU 간 통신을 수행합니다. 이는 Tensor Parallelism 시 GPU 간 데이터 교환이 빈번한 대형 모델에서 직접적인 성능 향상으로 이어집니다.

GP 클러스터 — 중소형 모델

처리량 (Throughput)     ████████████░░░░░░░░  1.26x ~ 1.55x 향상
GPU 활용률              ████████████████████  25% → 90%+
비용 효율               ████████████████░░░░  2x ~ 3x 개선

QoS 기반 스케줄링과 GPU 공유를 통해, 기존에 모델 하나가 점유하던 GPU에서 여러 모델을 동시 실행합니다. 우선순위 관리(프로덕션 > 스테이징 > 개발)로 서비스 품질을 보장하면서도 유휴 자원을 최대한 활용합니다.

지원 서빙 런타임

모델별 지원 런타임을 배포 시 자동으로 필터링하여 표시합니다.

화면 구성

대시보드

통계 카드, 인스턴스 상태 차트, GPU 토폴로지, 최근 활동을 한 화면에서 확인

전체 인프라 현황을 한눈에 파악합니다.

• 통계 카드: 전체 클러스터 수, 인스턴스 수, GPU 총량/사용량, 초당 요청 수
• 인스턴스 상태 차트: Running / Stopped / Error / Pending 분포
• 런타임별 분포: 어떤 서빙 런타임이 가장 많이 사용되는지
• 클러스터 현황: 클러스터별 상태, 스케줄러 타입, GPU 가용량
• 최근 활동: 배포, 장애 복구, 스케일 변경 등 이벤트 로그

클러스터 관리

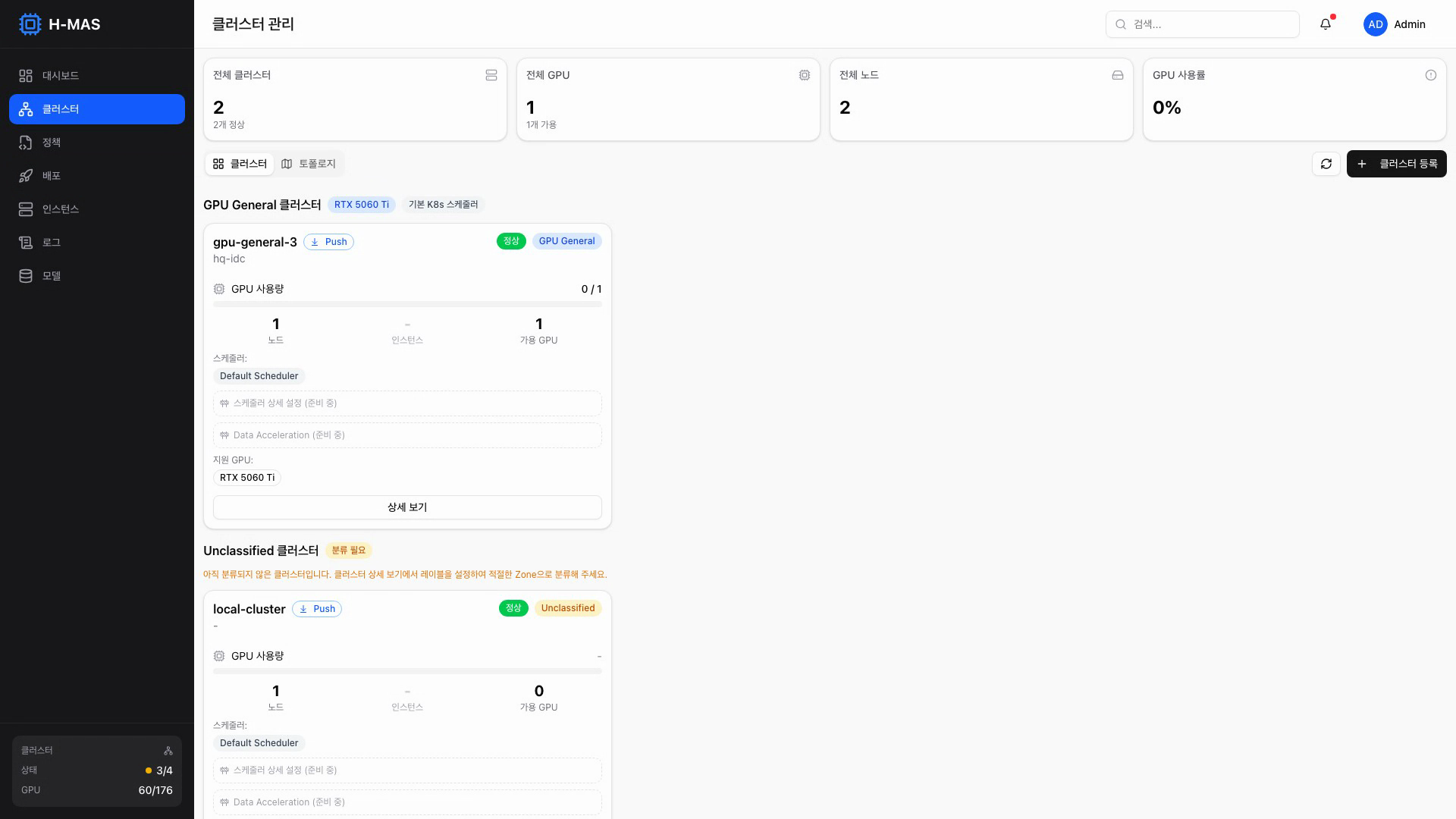

클러스터를 GPU 타입별로 분류하고, 각 클러스터의 GPU 사용량과 스케줄러 정보를 확인

• HP/GP/Standard 클러스터를 타입별로 구분하여 표시
• 클러스터별 GPU 현황, 노드 수, 인스턴스 수
• GPU/NUMA 토폴로지 시각화 (노드별 GPU 배치, 인터커넥트 표시) (v0.4: UI 완성, v0.9: 실데이터 연동)
• Push/Pull 모드로 클러스터 등록/해제

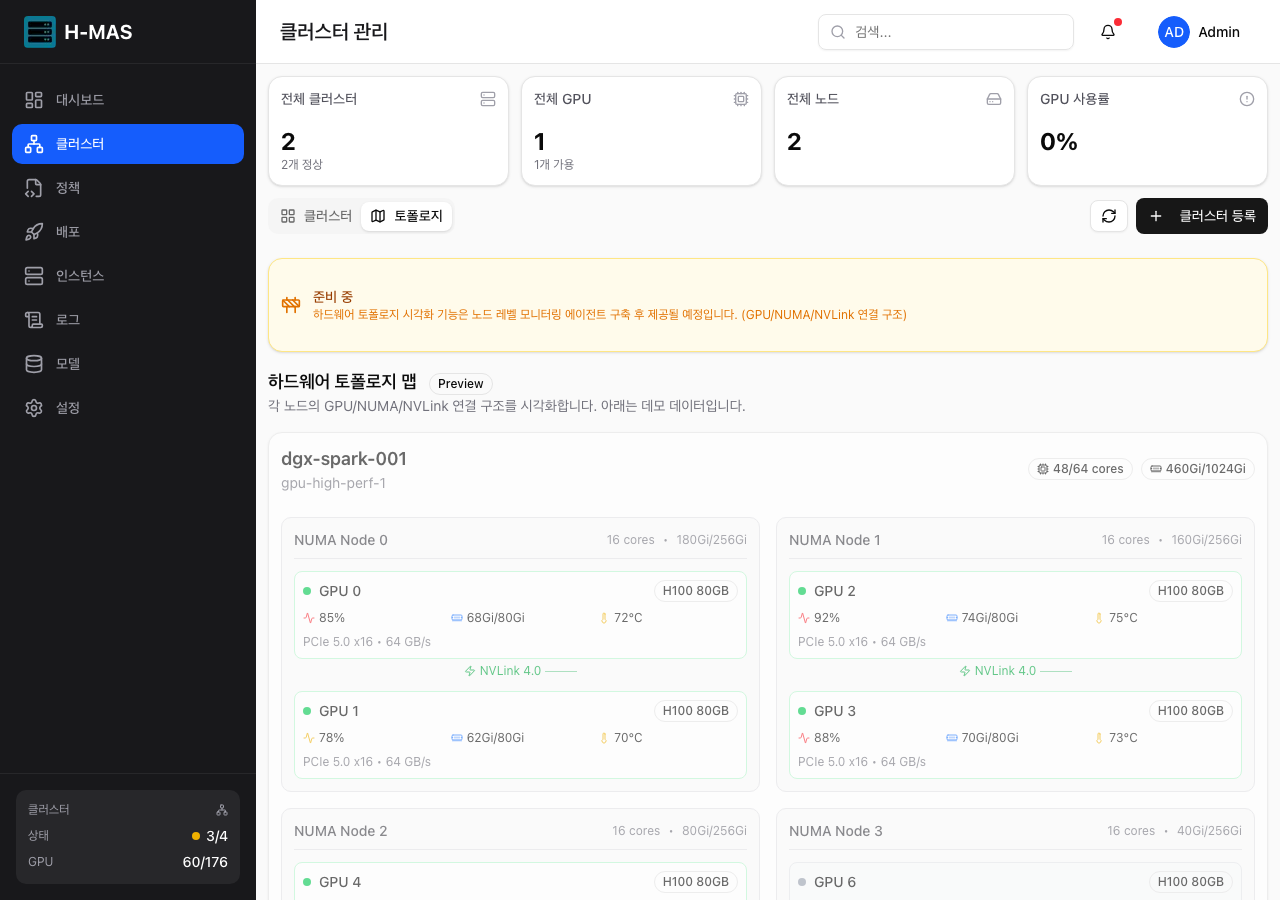

노드별 NUMA 구조와 GPU 배치, NVLink/PCIe 인터커넥트 연결을 시각화

모델 배포

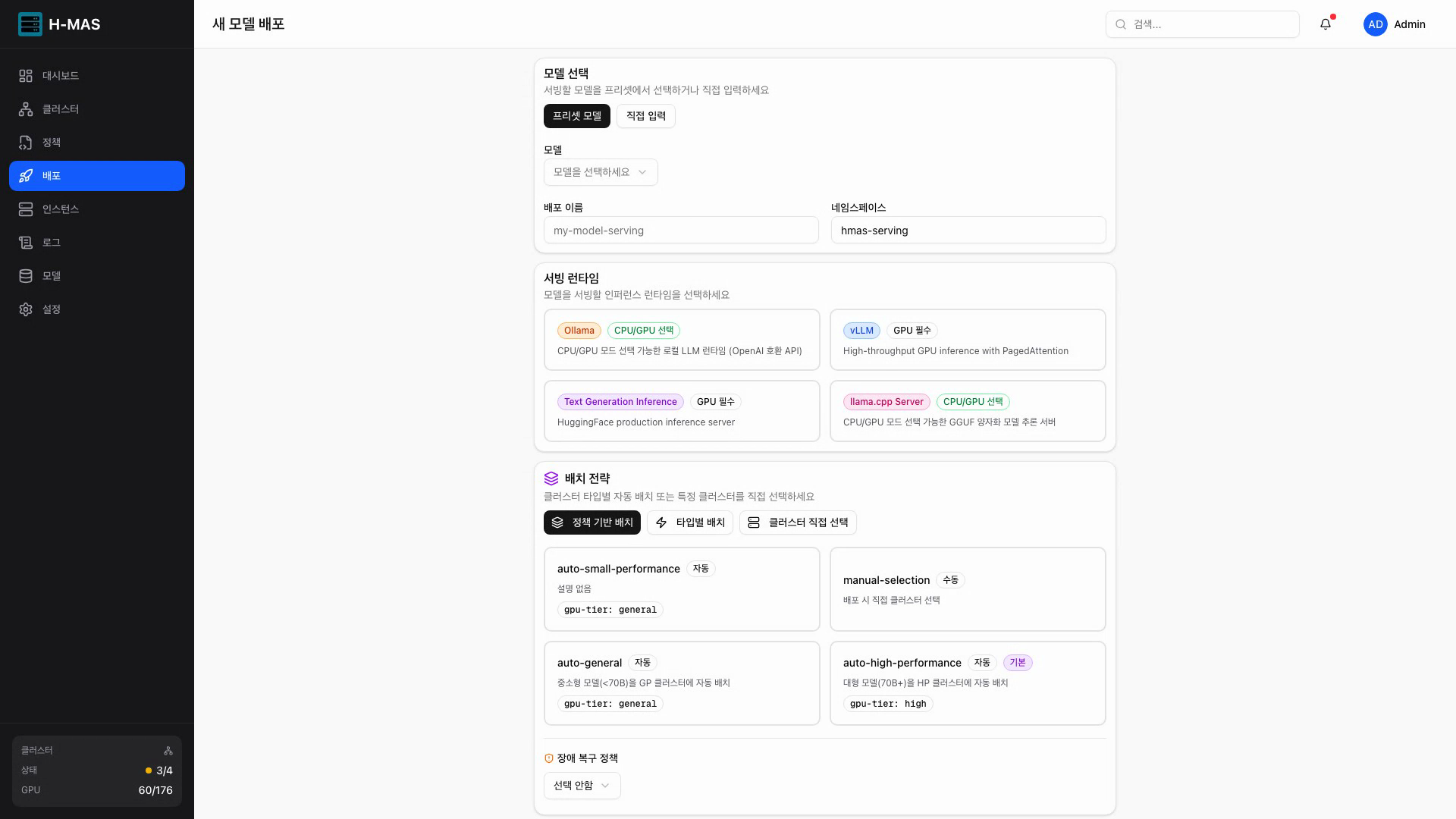

모델 선택, 서빙 런타임, 배치 전략을 한 화면에서 설정하는 배포 폼

• 5단계 가이드 배포 폼 (모델 → 정책 → 런타임 → 리소스 → 배포)
• 모델 크기 기반 정책 자동 추천 + 불일치 경고
• 고급 설정: 토폴로지, QoS, GPU 공유, 장애 복구 등
• 배포 결과: 선택된 클러스터, 적용된 리소스, 스케줄링 상세 표시

인스턴스 관리

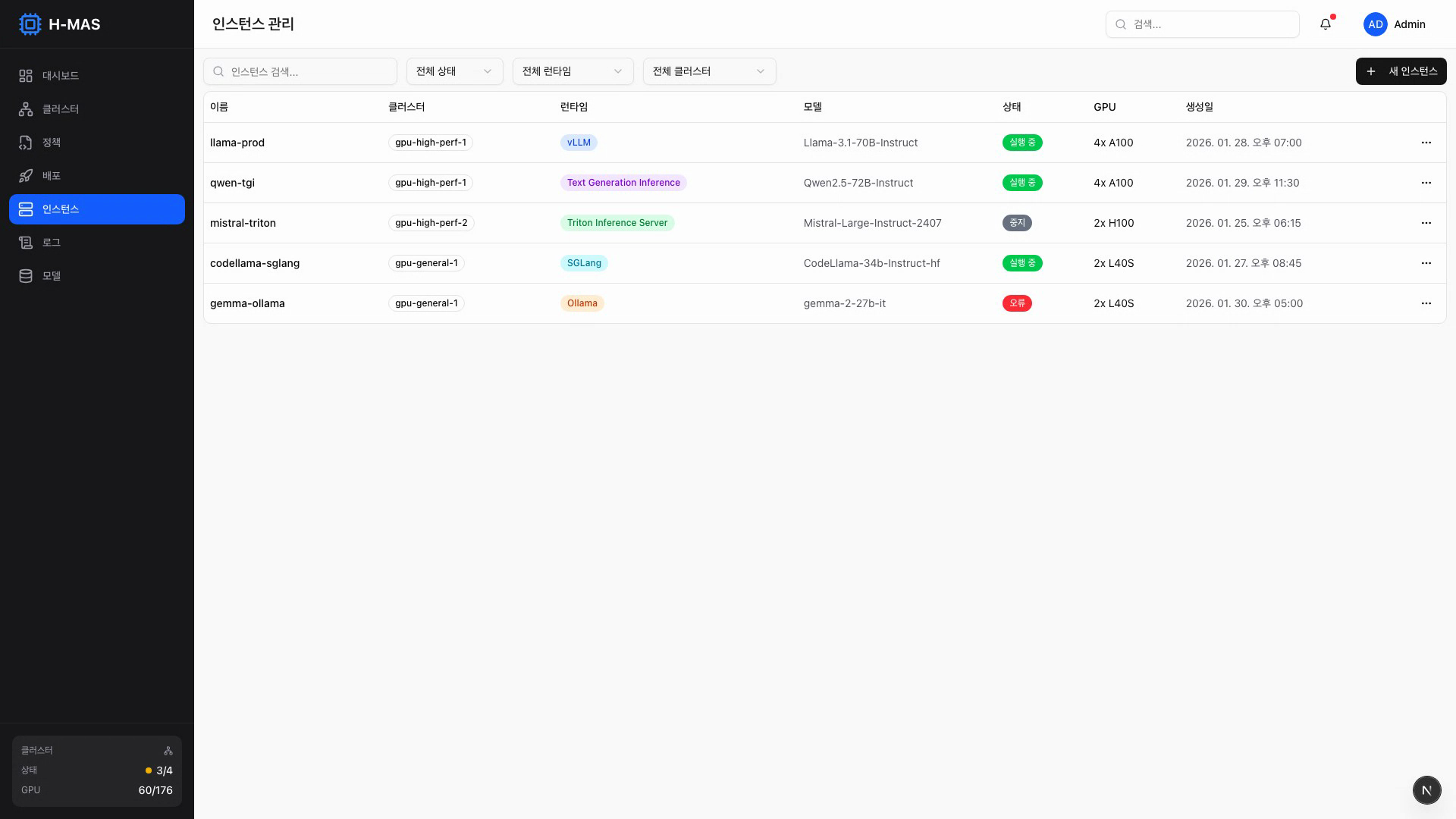

인스턴스 목록 — 상태, 런타임, 클러스터별 필터링과 검색

• 필터링 (상태, 런타임, 클러스터별) 및 검색
• 상세 정보: 모델, 클러스터, 정책, 리소스 설정, 장애 복구 상태
• 인스턴스별 시작/중지/스케일/삭제 (v0.9 제공)

인스턴스 상세 — 외부 엔드포인트, 리소스 현황, 런타임 설정을 한눈에 확인

모니터링 및 로그

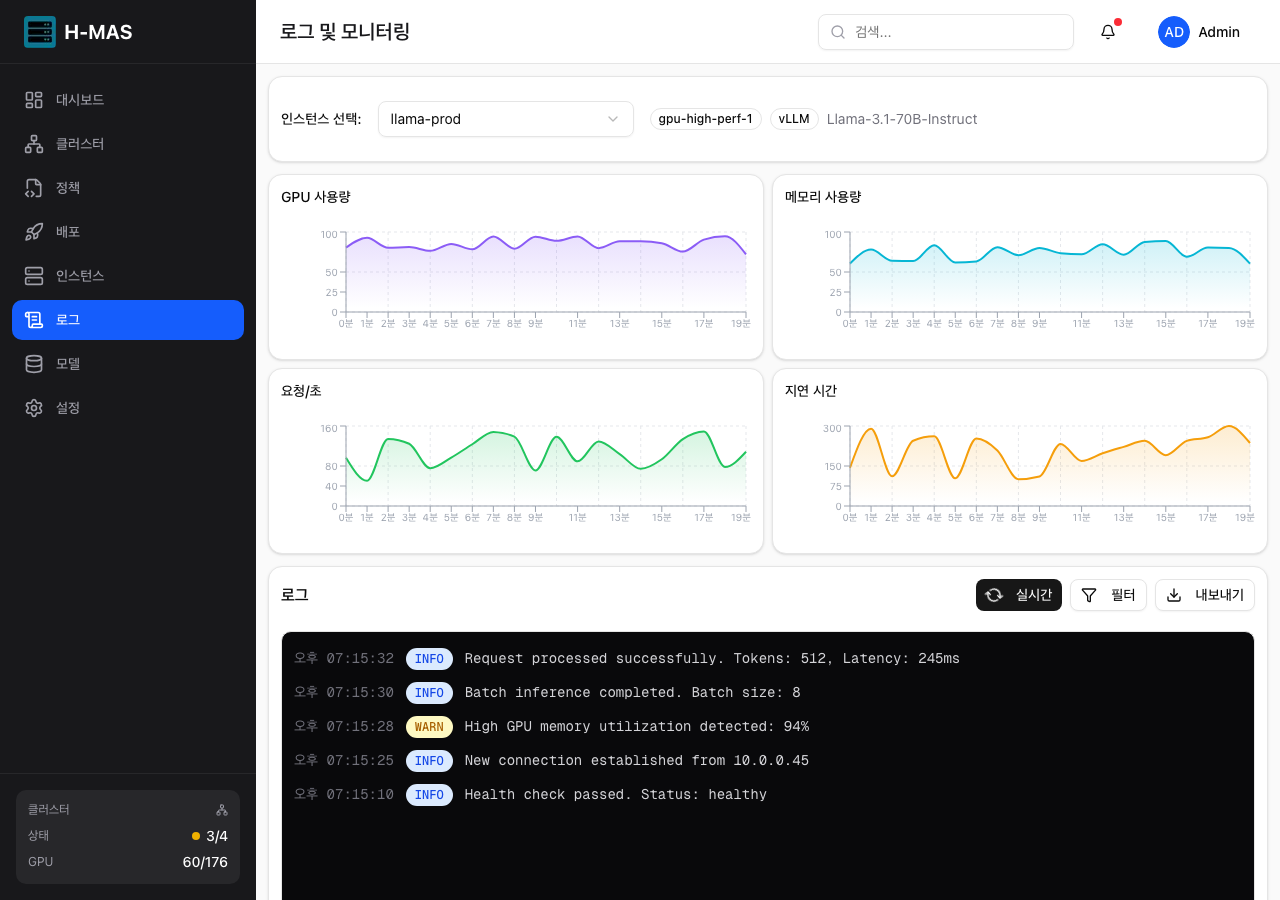

GPU 사용량, 메모리, RPS, 지연시간 차트와 실시간 로그 스트리밍

• 배포별 Pod 로그 조회 및 K8s 이벤트 확인
• 감사 로그 (플랫폼 활동 이력)
• GPU 사용률, 메모리, RPS, 지연시간 실시간 차트 (v0.9 제공)
• 실시간 로그 스트리밍 및 레벨 필터 (v0.9 제공)

시스템 요구사항

Management Cluster (컨트롤 플레인)

Management Cluster에는 GPU가 필요하지 않습니다. 기존에 운영 중인 Kubernetes 클러스터를 사용할 수 있습니다.

Member Cluster (워크로드 실행)

지원 GPU

CUDA 지원 NVIDIA GPU라면 Standard 클러스터로 등록하여 기본 스케줄링이 가능합니다.

로드맵

timeline
    title H-MAS 로드맵
    2026년 4월 : v0.4 Developer Preview
               : 멀티 클러스터 관리
               : 기본 서빙, 대시보드
    2026년 5~6월 : GPU 장비 기반 서빙
                 : 일반 GPU 스케줄링 엔진
    2026년 7~8월 : 고성능 토폴로지 인식 스케줄링
                 : 모델 로딩 가속
    2026년 9월 : v0.9 Technical Preview
              : 전체 기능 통합 검증
              : 성능 벤치마크
    2026년 10월~2027년 1월 : 프로덕션 안정화
                          : UI/UX 고도화, 운영 도구
    2027년 2월 : v1.0 General Availability
              : 프로덕션 레디
              : 서비스 실증

버전별 제공 기능

자주 묻는 질문 (FAQ)

Q. 기존에 운영 중인 Kubernetes 클러스터에 설치할 수 있나요? 네. H-MAS는 기존 Kubernetes 클러스터 위에 설치됩니다. 별도의 전용 클러스터가 필요하지 않습니다. Management Cluster 하나를 설정하고, 기존 GPU 서버 클러스터를 Member로 등록하면 됩니다.

Q. GPU가 1장뿐인 서버도 등록할 수 있나요? 네. GPU 1장 서버도 Standard 또는 GP 클러스터로 등록하여 사용할 수 있습니다. 소형 모델 서빙에 활용하거나, 다른 클러스터의 장애 복구 대상으로 설정할 수 있습니다.

Q. NVIDIA GPU가 아닌 AMD GPU도 지원하나요? 현재는 NVIDIA GPU만 지원합니다. GPU 토폴로지 인식 스케줄링과 MIG 등 NVIDIA 고유 기능에 최적화되어 있습니다.

Q. 클라우드 GPU 인스턴스도 연결할 수 있나요? 네. Kubernetes가 설치된 환경이라면 온프레미스/클라우드 상관없이 Member 클러스터로 등록할 수 있습니다. Pull 모드를 사용하면 방화벽 뒤의 클러스터도 연결 가능합니다.

Q. 설치에 얼마나 걸리나요? Management Cluster 설치와 첫 번째 Member 클러스터 등록까지 약 30분~1시간 정도 소요됩니다. 이후 추가 클러스터 등록은 5~10분이면 완료됩니다.

Q. 학습(Training)도 지원하나요? 아니요. H-MAS는 AI 모델 서빙(Inference)에 집중합니다. 학습된 모델을 서빙하는 데 최적화된 플랫폼입니다.

Q. Developer Preview(v0.4)에서 사용 가능한 기능이 제한적이지 않나요? v0.4에서는 기본 Kubernetes 스케줄러 환경에서 동작하므로 GPU 토폴로지 인식 스케줄링은 제공되지 않습니다. 하지만 멀티 클러스터 관리, 웹 콘솔 배포, 대시보드, 자동 장애 복구 등 핵심 관리 기능은 모두 사용할 수 있으며, 파일럿 파트너에게는 이후 매월 새 기능이 업데이트됩니다.

Q. 기존 vLLM/Ollama 등으로 이미 서빙 중인 모델이 있는데, H-MAS로 옮길 수 있나요? 네. H-MAS는 vLLM, Ollama 등 기존 서빙 런타임을 그대로 사용합니다. 기존 모델 설정을 H-MAS 배포 폼에 입력하면 동일한 환경으로 배포됩니다.

Q. 클러스터가 1개뿐인데도 사용할 수 있나요? 네. Management Cluster와 워크로드 실행 클러스터를 같은 클러스터에서 운영할 수 있습니다. 단일 클러스터에서도 웹 콘솔 배포, 대시보드, 로그 등 모든 관리 기능을 동일하게 사용하며, 나중에 클러스터를 추가하면 동일한 운영 방식으로 확장됩니다.

Q. 보안/인증은 지원하나요? v0.4에서는 JWT 기반 로그인 인증을 제공하여 API 접근을 보호합니다. v0.9에서는 RBAC(역할 기반 접근 제어), 사용자 관리 UI, OAuth/OIDC 외부 인증 연동이 추가될 예정입니다.
